Gabarits CMT®

Que vous soyez professionnel, utilisateur exceptionnel ou bricoleur, avec notre système universel pour assemblages à encastrement vous pourrez créer facilement et rapidement tous types d'emboîtement. Ce système est adaptable sur tous les types de défonceuses grâce à sa plaque universelle en PETG transparente (optionnelle).
Longueur maximale 305mm (12”).
Épaisseur conseillée 11mm~25mm (7/16” ~ 1”).
ÉQUIPEMENT STANDARD :
- Peigne d'assemblage à queue d'aronde Ø12,7mm (1/2”) couleur argent : CMT300-T128
- Guide de précision pour défonceuse Ø15,8x4mm (5/8” x 5/32”) : 899.005.00
Quelques défonceuses nécessitent de une plaque universelle pour monter la bague de guidage optionnelle. Veuillez voir les suivants accessoires optionnels :
CMT300-SB1 (S=Ø8, Ø12mm).
CMT300-SB2 (S=Ø6,35, Ø12,7mm).
CMT300-SB (plaque percée pour CMT7E et CMT8E).

CMT300-T064
Fourni avec un guide de précision Ø7,8x4mm (5/16”x 5/32”) : 899.003.00
À utiliser avec les fraises queue d'aronde CMT :
Fraise HW Ø6mmx8mm (15/64” x 5/16”), queue Ø6mm (15/64”) : 718.060.11
Fraise HW Ø6,35x8,3mm (1/4” x 5/16”), queue Ø6,35mm (1/4”) : 818.064.11

CMT300-T129
Fourni avec un guide de précision Ø11,1x4mm (7/16” x 5/32”) : 899.004.00
À utiliser avec les fraises droites CMT :
Fraise HW Ø8x25mm (5/16” x 1”), queue 6,35mm (1/4”) : 811.081.11
Fraise HW Ø8x30mm (5/16” x 1-3-16”), queue Ø8mm (5/16”) : 912.080.11
À utiliser avec les fraises queue d'aronde CMT :
Fraise HW Ø12,7x20mm (1/2” x 13/16”), queue Ø6,35mm (1/4”) : 818.129.11
Fraise HW Ø12,7x20mm (1/2” x 13/16”), queue Ø8mm (5/16”) : 918.129.11
CMT300-T190
Fourni avec un guide de précision Ø11,1x4mm Ø22x4mm (7/8” x 5/32”) : 899.006.00
À utiliser avec les fraises droites CMT :
Fraise HW Ø12,7x30mm (1/2” x 1-3/16”) queue Ø6,35mm (1/4”) : 812.127.11
Fraise HW Ø12,7x30mm (1/2” x 1-3/16”) queue Ø8mm (5/16”) : 912.127.11
Fraise HW Ø12,7x25mm (1/2” x 1-3/16”) queue Ø12,7mm (1/2”) : 811.627.11
À utiliser avec les fraises queue d'aronde CMT :
Fraise HW Ø19x22mm (3/4” x 7/8”) queue Ø6mm (15/64”) : 718.190.11
Fraise HW Ø19x22mm (3/4” x 7/8”) queue Ø6,35mm (1/4”) : 818.190.11
Fraise HW Ø19x22mm (3/4” x 7/8”) queue Ø8mm (5/16”) : 918.190.11
Fraise HW Ø19x22mm (3/4” x 7/8”) queue Ø12mm (15/32”) : 918.690.11
Fraise HW Ø19x22mm (3/4" x 7/8”) queue Ø12,7mm (1/2”) : 818.690.11

CMT300-T080
Fourni avec un guide de précision Ø11,1x4mm (7/16” x 5/32”) : 899.004.00
À utiliser avec les fraises à coupes droites CMT :
Fraise HW Ø8x25mm (5/16” x 1”) queue Ø6,35mm (1/4”) : 811.081.11
Fraise HW Ø8x30mm (5/16” x 1-3/16”) queue Ø8mm (5/16”) : 912.080.11
CMT300-T127
À utiliser avec un guide de précision droites CMT :
Fraise HW Ø12,7x30mm (1/2” x 1-3/16”) queue Ø6,35mm (1/4”) : 812.127.11
Fraise HW Ø12,7x30mm (1/2” x 1-3/16”) queue Ø8mm (5/16”) : 912.127.11
Fraise HW Ø12,7x25mm (1/2” x 1”) queue Ø12,7mm (1/2”) : 811.627.11

Une manière simple et rapide pour couper tables, cadres de miroirs, fenêtres, portes et d'autres produits à forme elliptique ou ronde. Système avec deux glissoirs dans une rainure en forme de T facilite la coupe d'ellipses. On peut aussi couper avec l'aide d'un seul glissoir fixé dans le centre de la base.
GABARIT POUR OUTILLAGE DE FORME ELLIPSE ET CIRCULAIRE
- Pour créer des arcs et des formes elliptiques de façon simple et rapide.
- Montage simple et efficace.
- Système approprié pour tous types de défonceuses.
- Cadre avec des rainures en T en plastique spéciale et de haute résistance.
- Guides en acier qui glissent dans les rainures en T.
- Parties métalliques en alliage de zinc contre la rouille.
- Emballage en boîte en carton avec le manuel d'instructions.
LE SYSTÈME CMT3000 COMPREND :
- 1 base.
- 2 glissoirs.
- 1 tôle de réduction.
- 3 guidons 400mm.
- 2 guidons de fraise Ø10mm.
- 1 jeu de vis de montage.
- 1 manuel d'instructions.

POUR DES JOINTS PARFAITS
Pour tops de cuisine de 420mm à 650mm de largeur. Le gabarit CMT650 a été conçu pour le fraisage sur des tops de cuisine avec votre défonceuse. Un système de lettres identifie les différentes opérations à effectuer de façon simple et rapide.
ÉQUIPEMENT STANDARD :
- 1 calibre phénolique.
- 3 stops supplémentaires en acier zingué.
- 1 pointe d'arrêt réglable.
- 1 manuel d'instructions.
CONDITIONS NÉCESSAIRES :
- Défonceuse.
- Guide de Ø30mm.
- Fraise à coupe droite Ø12mm.
- Deux brides.
CMT650 EST CONÇU POUR DES MECHES DE Ø12MM
- Gabarit en matériau stable et sur.
- Pour des joints de 90° et 45°.
- Gabarits intégrés à arrondir et chanfreiner.
- Stops supplémentaires pour plans de travail d'épaisseur 600mm.
- Deux gabarits intégrés pour fraisage emplacement de boulon.
- Livré avec un manuel d'instructions.

Perçage de charnières.
Perçage de tourillons.
Perçage de porte-étagères.
Le gabarit de perçage universel est conçu pour le chevillage manuel précis sur plan, en augmentant la productivité, d'éléments pour meubles avec des vis Euro de 32mm, pour la réalisation de trous pour supports d'étagères d'un diamètre de 3mm et 5mm et pour la réalisation et le marquage de trous pour charnières. Le gabarit CMT900 permet de réaliser des trous préliminaires pour les types de charnières les plus utilisées.
LE CMT900 COMPREND :
- Gabarit de perçage en Pertinax laminé.
- Série de fin de course.
- Série de fin de course pour des éléments de grandes dimensions.

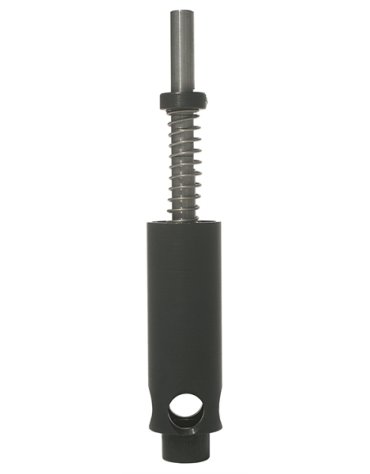

- Pivot de centrage pour trous de charnières.

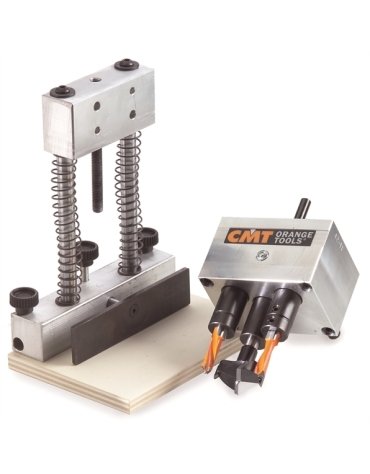

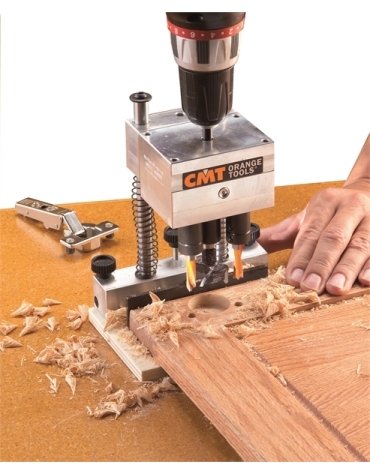

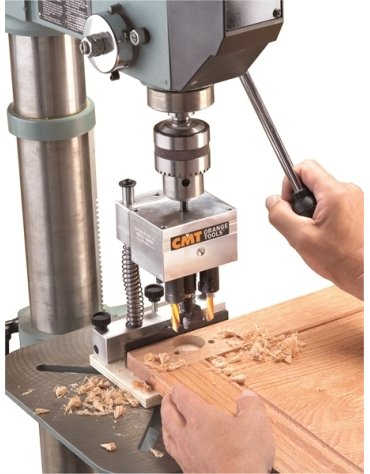

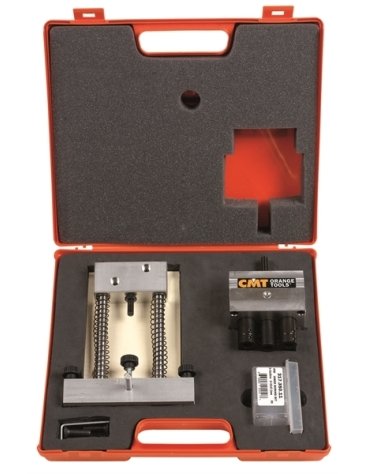

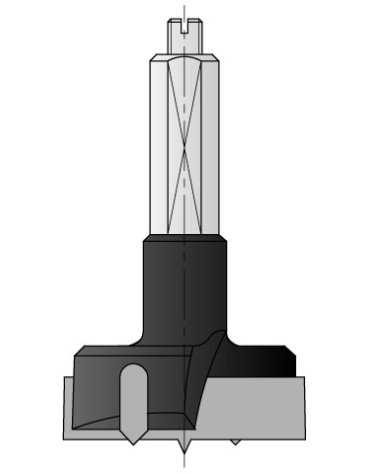

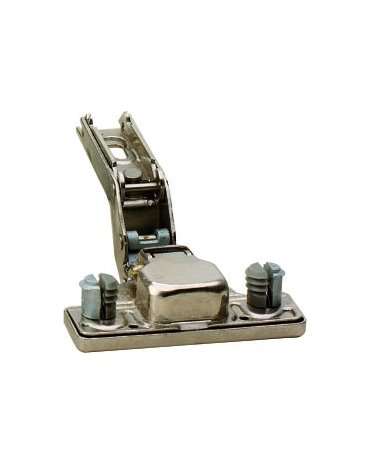

Le novateur système pour le perçage de charnières CMT333 est équipé d'une tête avec 3 mandrins qui vous permettra de percer des charnières de marques Salice, Blum, Hettish, Würth, Mepla, Grass, etc. La base universelle vous permettra l'installation de 5 différentes têtes pour le fraisage
SÉCURITÉ : pour la lubrification utilisez l'huile Mobil SHC100.

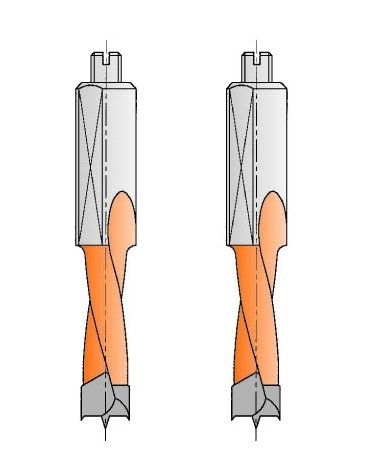

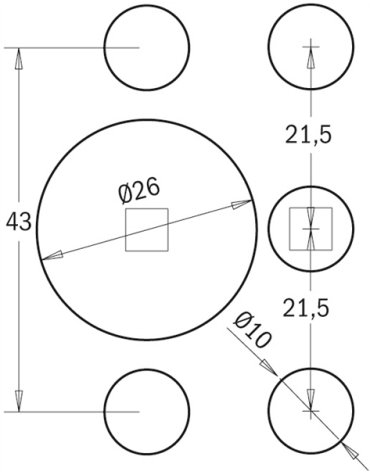

Pièces de rechange et accessoires pour système universel pour perçage des charnières.

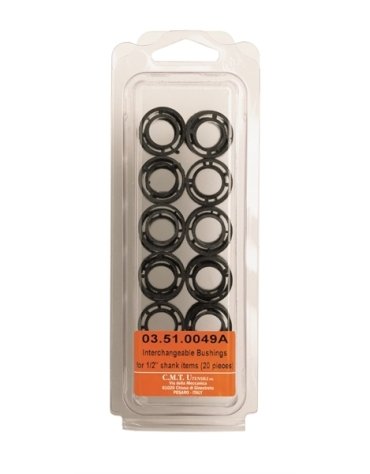

L'organisateur CMT peut contenir 100 outils en toute sécurité et facilement extractible. Très pratique, il vous permet de garder et présenter vos fraises de toutes dimensions grâce à des douilles interchangeables pour des queues de : 6mm (15/64”) - 6,35mm (1/4”) - 8mm (5/16”) - 9,5mm (3/8”) - 10mm (25/64”) - 12mm (15/32”) et 12,7mm (1/2”).
